凍結容器frozen container
凍結容器
容器に関する注意事項
①容器寸法はライトニング管や温水などで変わる場合がございます。
②容器素材が発泡スチロールのため実状適用への加工が可能でございます。
③管と容器のシーリングは接着剤（シリコンボンドまたはコーキング）利用となります。
④対象の配管が縦管・横管により容器寸法が多少異なる場合がございます。

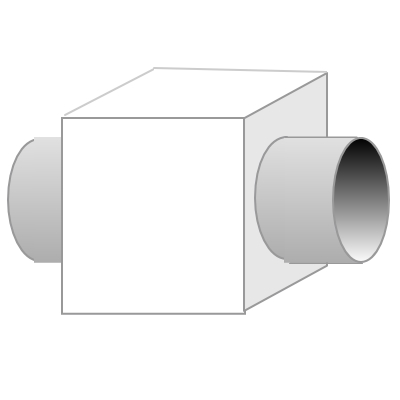

| 横管図 |

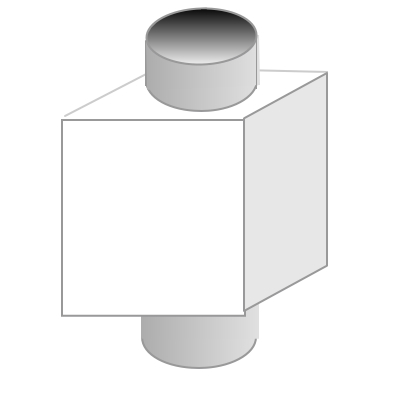

縦管図 |
 |
 |
| 口径 | 凍結時間(分) | 容器寸法（横）mm | 容器寸法(縦)mm | ||||
| Ｗ | Ｌ | Ｈ | Ｗ | Ｌ | Ｈ | ||
| Φ１３～Φ２５ | １０ | ７５ | ７５ | ７５ | ７５ | ７５ | ７５ |
|---|---|---|---|---|---|---|---|
| Φ３０～Φ５０ | １５ | １５５ | １５０ | １５５ | １５５ | １５０ | １５５ |
| Φ６５ | ２0 | ２１０ | ２３０ | １９０ | ２１０ | ２３０ | １９０ |
| Φ８０ | ２５ | ２１０ | ２３０ | ２８０ | ２１０ | ２３０ | ２８０ |
| Φ１００ | ３０ | ２１０ | ３００ | ２８０ | ２１０ | ２３０ | ２８０ |
| Φ１２５ | ４０ | ２８０ | ３８０ | ３３０ | ２８０ | ３８０ | ３３０ |
| Φ１５０ | ５０ | ２８０ | ３８０ | ３３０ | ２８０ | ３８０ | ３３０ |
| Φ２００ | ７０ | ３８０ | ３８０ | ３８０ | ３８０ | ３８０ | ３８０ |
| Φ２５０ | ９０ | ４５０ | ４５０ | ４５０ | ４５０ | ４５０ | ４５０ |
| Φ３００ | １２０ | ５００ | ４６０ | ４８０ | ５００ | ４６０ | ４８０ |
| Φ３５０ | １６０ | ５００ | ８００ | ８５０ | ６５０ | ６５０ | ６５０ |
| Φ４００ | ２１０ | ５００ | ８００ | ８５０ | ６５０ | ６５０ | ６５０ |
| Φ４５０ | ▲要相談（冷水） | ||||||
| Φ５００ | |||||||
